间隔棒用于***分裂导线线束间距，以满足电气性能，降低表面电位梯度，及***线路在短路情况下，导线线束间不致产生电磁力造成相互吸引碰撞，或虽引起瞬间的吸引碰撞，但事故消除后即能恢复正常状态的防护金具。

   01 间隔棒分类及命名

 1.1 根据性能特点分 刚性间隔棒--即在间隔棒位置上，子导线之间不能产生相对位移的间隔棒；  阻尼间隔棒--在间隔棒关节、线夹内安装有阻尼元件，能够减轻分裂导线微风振动和次档距振荡的间隔棒；  柔性间隔棒--在间隔棒位置上，允许子导线之间有适量相对位移的间隔棒。

  1.2 根据间隔棒的结构特点分 球绞间隔棒、环绞间隔棒、阻尼间隔棒、单绞式间隔棒等。

   1.3 按照间隔棒所用分裂导线的结构分 二分裂、三分裂、四分裂、六分裂、八分裂间隔棒等型。

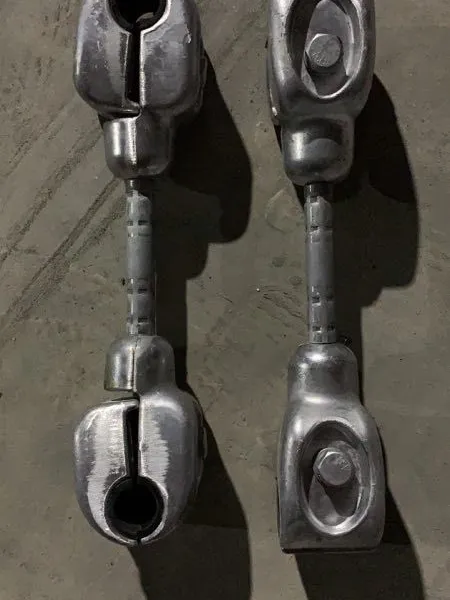

   1.4 间隔棒的命名   间隔棒的结构型式：G－刚性间隔棒；R－柔性间隔棒；Z－阻尼间隔棒  框架形状：默认表示正多边形；S－十字型；J－矩型；T－梯形；Y－圆环型  分裂数：用数字表示  分裂间距：用数字表示，cm  适用的导线外径：用数字表示，mm   表征间隔棒防晕性能: A－普级；B－中级；C－***；D－***    注：防晕性能等级的说明如下：  普级一海拔高度1000m及以下的500kV或±500kV架空线路，含海拔高度4000m以下的330kV架空线路；  中级一海拔高度1000m及以下的750kV架空线路，含海拔高度1000m～4000m的500kV或±500kV架空线路；  ***一海拔高度1500m及以下的1000kV或±800kV架空线路，含海拔高度1000m～4000m的750kV架空线路；  ***一海拔高度1500m～4000m的1000kV或±800kV架空线路。      02 二分裂间隔棒 二分裂间隔棒是由固定的夹头和连杆两部分组成，两者之间采用球铰连接，因此又称二分裂球绞间隔棒。     间隔棒实物图  二分裂间隔棒夹头本体采用铸造铝合金ZL102制造；连杆采用无缝钢管；球铰钢球采用普通碳素结构钢，强度不低于375MPa 。    二分裂间隔棒特点：  a)间隔棒沿水平方向与垂直方向均可以转动。  b)间隔棒承受导线短路电磁吸引力产生的向心力为    3000～4000N，  c)安全系数为2.5，  d)间隔棒的轴向破坏荷重不小于7000～10000 N。    二分裂间隔棒的型号有FJQ、FJZ、FFJQ等几种结构。     FJQ二分裂间隔棒的结构图  结构尺寸如下表：        FJZ二分裂间隔棒的结构图(阻尼型)
